Optikos公司的LensCheck系统可测试评估VIS/NIR, SWIR 和 LWIR透镜的成像质量，优势：

•    拥有VideoMTF测试技术，可实现实时MTF测量。
•    灵活扩展的平台能够应对更广泛的测量 (例如：MTF、EFL、畸变等) 。
•    高测试精度：
      VIS优于2%（典型值：1%）；重复性优于1%（典型值：0.5%），均通过焦距为50mm、f/4的标准镜头验证。
•    LWIR在40lp/mm优于 3% (典型值为2% ) ;重复性优于2%  (典型值为1% ) –通过25mm f/1.5 标准镜头验证。
•    可配置的自动测量程序。
•    轻松切换波段 (VIS/NIR, SWIR, 或 LWIR)。

可测量参数：

•    MTF — 轴上/轴外
•    EFL（有效焦距）和 F/#（光圈数）
•    后焦距
•    像散
•    场曲
•    畸变
•    主光线角
•    方形/环绕能
•    轴向和横向色差（推荐使用APO中继透镜和反射准直器）
•    透射率（可选）-需要LC-TK透射率套件
•    相对照度（可选）——需要LC-RI相对照度套件
•    杂散光指数（可选）需要 LC-SLK 杂散光指数套件
•    眩光扩散函数（可选）——需要LC-GSF升级套件
•    视线轴（可选）——需要LC-RLM 360度旋转镜头支架

镜头规格：

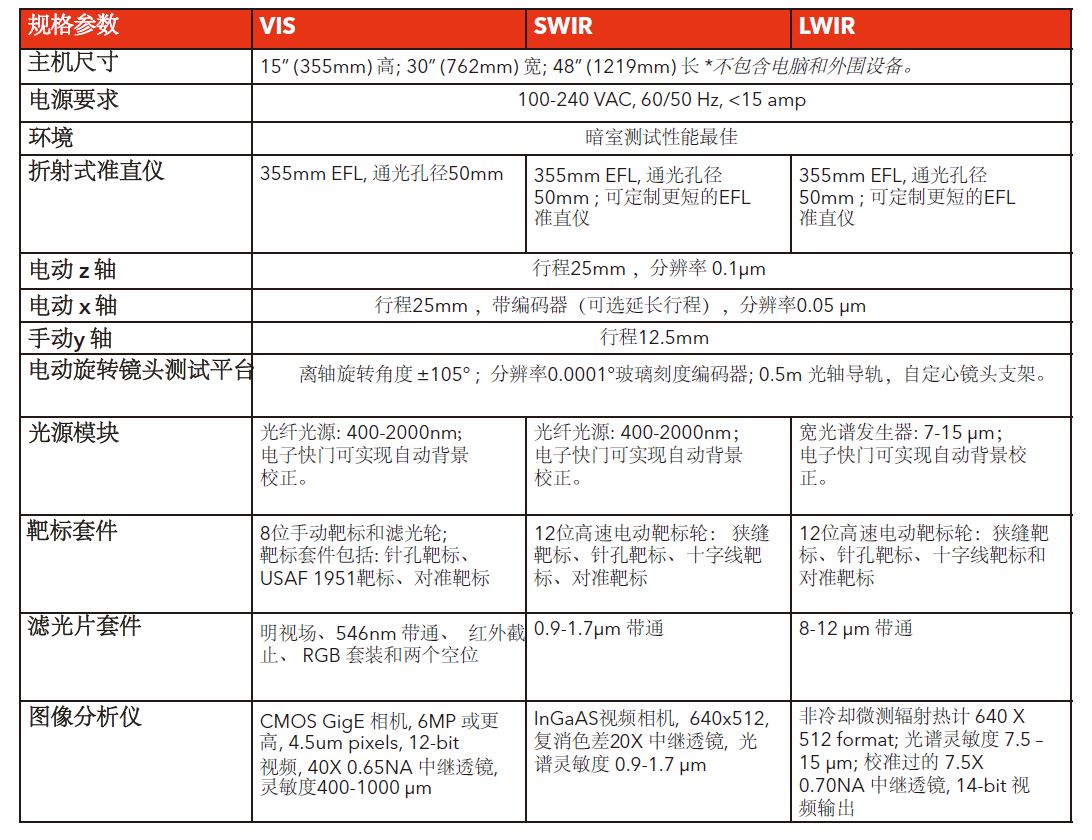

系统规格：

系统布局：

1光源

提供波长范围从 0.4 微米到 1微米的宽波域光源

2 手动靶标及手动滤光轮

·8 位手动靶标轮（标配）—— 校准靶标、针孔、USAF 1951 分辨率测试靶

·8 位手动滤光轮（标配）—— 明视场、546 nm带通滤光片、红外截止滤光片、RGB 滤光片组

·（2 个）空位，可应要求提供其他滤光片

· 自动快门（标配）

3 准直仪

为准直光束中的被测镜头提供无穷远处的目标。

·355 mm EFL折射式（标配）

·可选择反射式准直仪

·40X  NA0.65 消色差物镜（标配）

·可选择普通复消色差物镜

4 镜头安装座 / 配件

将被测镜头固定在准直光束中。

·可选择旋转镜头座

·出厂校准的镜头安装塔架（标准配置）

·用于塔架的三爪卡盘座和 C 型安装板（标配）

·提供 20 多种安装选项和转接板

·可选择热模块升级

5 旋转平台

旋转被测镜头和可见图像分析仪，使准直光束以不同角度入射，用于远轴外测量。

·全视场角 ±105°

6 图像分析仪

将被测镜头的图像中继并放大到 CMOS 阵列上，以便使用 OpTest®7 软件进行图像分析。

·标准配置为 40* 0.65NA 消色差镜头，可选APO复消色差物镜

7 图像分析仪支架

沿 Z 轴（测试装置的光轴方向）移动可见图像分析仪，以设定像平面位置；并沿 X轴和 Y 轴移动，以追踪轴外视场点测量时的图像。

·标准 25 mm X 轴位移台

·可升级为行程 100 mm的 X 轴位移台

·标准导轨（500 mm）

·加长导轨（700 mm）

定制测量配置：
