了解镜头和图像质量

光学设计和制造工程师明白，透镜元件和光学系统很少是完美的。尽管存在复杂的设计和制造技术，但镜头的质量仍然存在很大差异。

Optikos是镜头和图像测试的先驱，我们的产品和系统基于超过35年的光学工程经验和创新。其结果是，我们的客户能够使用先进的计量工具进行准确有效的镜头和相机系统测量，并提高其产品质量和性能。我们的旗舰镜头测试产品包括配备全套硬件选项的OpTest®镜头测量系统，以及LensCheck™VIS和LWIR仪器——这些紧凑型系统便于携带，适用于较小的镜头。两者均由Optikos®专有软件OpTest®7提供支持。

无论您设计什么，都可以使用 OPTEST®系统进行测量

OpTest镜头测量系统包括光学和光机工程领域的先进技术和创新。市场上的其他产品通常围绕通用现成的实验室组件制造其系统，而Optikos解决方案的每一步都是定制的。OpTest系统由Optikos工程师专门为镜头测试目的设计的定制光学、机械和电子设备组成。

Optikos提供全面的镜头测试产品线。升级路径和模块可用于扩展OpTest的测试功能，包括传输、杂散光、无焦、有限共轭和紫外线测试等测量。

定制设计满足您的需求

Optikos不仅用满足您即时需求的子组件和组件构建您的光学测试系统，而且随着您需求的变化提供简单的升级路径。Optikos为您提供了一种技术和经济的解决方案：一种不会随着您的应用程序或业务的发展而过时的解决方案——一种足够灵活的解决方案，可以满足您现在和未来的需求。

在可用的产品范围，选择适合您的需求并为您提供灵活性的组件非常重要。在接下来的光学测试部分，您将了解一系列产品，这些产品将协同工作，执行满足您应用的测试。说明和插图解释了如何使用每个产品来创建整个系统。

可构建的解决方案

OpTest® 系统的模块化组件可以配置为测试大多数类型的镜头。 选择和配置适用于被测光学系统的模块需要定义系统的使用方式，包括：

•   物体和图像共轭体的位置
•   光谱范围
•   空间分辨率
•   图像和对象大小以及系统视场
•   瞳孔直径、f/数、数值孔径
•   物理尺寸和系统布局

1. 对于物体和图像共轭物的位置，大多数光学系统分为三组

2.  OpTest® 系统支持图像分析仪，可以在从UV 到LWIR波长范围内运行

3. 由于空间分辨率，所有光学系统形成图像的能力都受到限制。 一个基本的限制源于光的波动性。在光的波动特性限制光学系统性能的情况下，该系统具有“衍射极限”分辨率。光学系统的性能也可能受到系统设计或制造缺陷的限制。在这种情况下，光学系统的分辨率受到像差的限制。与被测系统相比，光学测试系统的残余像差必须较小。测试系统中的图像分析仪还必须具有足够的分辨率，以分析被测光学系统形成的最终图像。对于无限和有限共轭系统，空间分辨率以每毫米线对的形式指定。对于无焦系统，它以每毫弧度的周期数指定。

4. 测试系统必须能够覆盖被测系统在物体和图像空间中的视场（FOV）。对于无限共轭系统，测试系统必须覆盖物体空间中的角视场和全场图像高度的线性尺寸。对于有限共轭测试，平移阶段必须能够覆盖整个物体和图像高度，并设置所需的物体距离。为了测试无焦系统，有必要在物体和图像空间中跨越角视场。

5.  测试系统必须能够在物体空间中填充被测系统的入射光瞳，并从整个出射光瞳收集光线。对于被测的无限共轭和无焦系统，入射光瞳直径为物空间中所需的准直光束的大小设定了一个下限。图像空间要求由无焦系统的出射光瞳直径指定，而在测试无限或有限共轭系统时，F/数或数值孔径是相关的。

6. OpTest系统需要一个光学台来容纳系统组件和一个折叠的光路。被测光学系统可能很大，也可能包括折叠的光路或其他不寻常的物理特性。 OpTest系统需要一个在1英寸中心有 ¼”-20 螺纹孔 或在25mm中心有M6孔的光学平台。

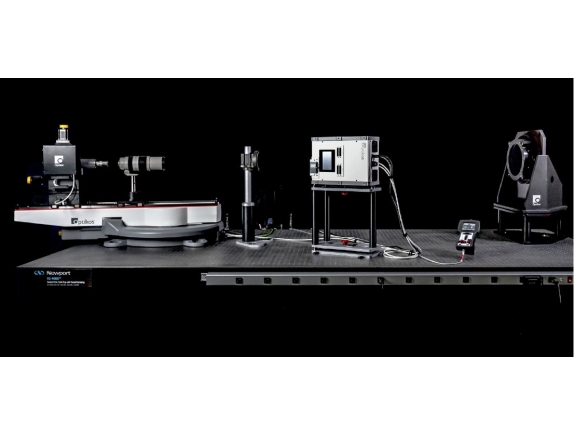

一套完整的光学测量测试系统OpTest
